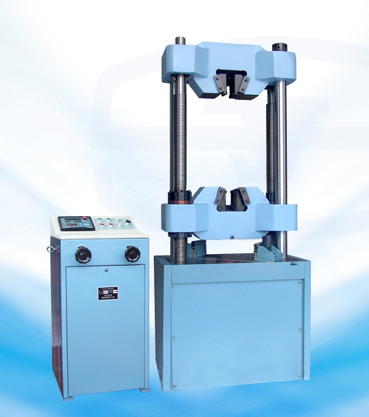

WES-600B電液式萬能試驗機
一.功能及結構簡述
●濟南試金WES-600B電液式萬能試驗機主要用于金屬材料的拉伸、壓縮、彎曲、剪切等試驗，增加簡單的附件和裝置，還能對木材、水泥、混凝土、橡膠及其制品進行試驗。
●主機采用油缸下置式結構，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下方下橫梁和工作臺之間，通過下橫梁的移動調整試驗空間，下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動。
●濟南試金測力機構采用傳感器測量試驗力，通過數顯表顯示試驗力的大小，能夠顯示加荷速度和最大試驗力，還能夠自動求取屈服特性比較明顯的材料的屈服強度。
二、主要技術參數
|
序號 |
項 目 名 稱 |
參 數 |
|
1 |
最大試驗力kN |
600 |
|
2 |
試驗力示值相對誤差 |
≤±1% |
|
3 |
測量范圍kN |
24～600 |
|
4 |
夾緊方式 |
手動夾緊 |
|
5 |
圓試樣夾持直徑范圍mm |
Φ26～Φ40 |
|
6 |
最大拉伸試驗空間mm |
550 |
|
7 |
最大壓縮試驗空間mm |
450 |
|
8 |
控制柜外形尺寸mm |
610×700×1280 |
|
9 |
主機外形尺寸mm |
920×630×2226 |
|
10 |
電機功率kW |
2.1 |
|
11 |
主機質量kg |
2500 |
|
12 |
柱間距離mm |
515 |
|
13 |
上下壓盤尺寸mm |
Φ120 |
|
14 |
彎曲支棍間距mm |
350 |
|
15 |
彎曲支棍寬度mm |
140 |
|
16 |
容許彎曲度mm |
100 |
|
17 |
活塞最大移動速度mm/min |
約70 |
|
18 |
最大活塞行程mm |
200 |
|
19 |
試驗空間調整速度mm/min |
約150 |
三、標準配置
|
序號 |
名 稱 |
規 格 |
生產廠家 |
數量 |
備 注 |
|
1 |
主 機 |
|
濟南試金 |
1臺 |
|
|
2 |
數顯控制柜 |
|
濟南試金 |
1臺 |
|
|
3 |
數顯表 |
|
濟南試金 |
1臺 |
|
|
4 |
引伸計 |
YYU-10/50 |
北鋼院 |
1只 |
|
|
5 |
油壓傳感器 |
CYB-12SA |
中航機電 |
1只 |
|
|
6 |
圓試樣鉗口 |
Φ26mm～Φ40mm |
濟南試金 |
1副 |
|
|
7 |
壓縮附具 |
Φ120 |
濟南試金 |
1套 |
|
|
8 |
彎曲試驗附具 |
|
濟南試金 |
1套 |
|
|
9 |
隨機工具 |
|
|
1套 |
|
|
10 |
隨機文件 |
|
|
1套 |
|
四、特殊配置
|
序號 |
名 稱 |
規 格 |
生產廠家 |
數量 |
備 注 |
|
1 |
圓試樣拉伸鉗口 |
Φ13～Φ26 |
|
1副 |
|
|
2 |
扁試樣拉伸鉗口 |
0～15，15～30 |
|
各1副 |
|
|
3 |
剪切試驗附具 |
|
|
1套 |
|
