一、簡介
引伸計示值精度0.5%，本系列電阻應變片式引伸計適用于各種試樣標距內的變形測量，可與測量放大器，應變儀等二次儀表組成變形測量系統，精確測定試樣標距內變形量，并將信號輸入給計算機或函數記錄儀進行數據處理和繪制試驗曲線，是現代力學檢驗必備的測量?jī)x器。

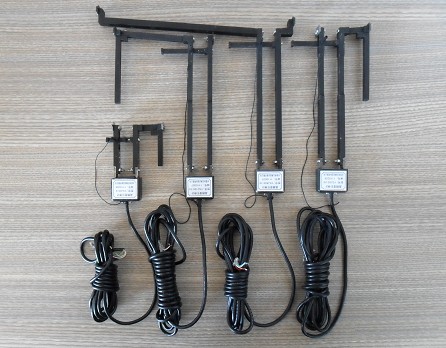

二、引伸計規格
標距：25、50、100、200、500
量程：2.5、5、10、25
三、結構及工作原理
本系列引伸計主要由刃口、支臂及彈性體組成。在彈性體上貼有一組電阻應變片并組成全橋。當試驗進行時，引伸計刃口隨試樣的變形而產生相對位移，引起彈性體也產生變形，組成全橋的應變片即輸出變形信號。 在支臂前方裝有標距定位機構，用一個插針來準確定位。
四、主要技術參數
YSJ 系列引伸計可按滿量程衰減1、2、5、10倍四檔使用(或測量放大器全量程測量，不分檔)。
全橋阻抗：350Ω
輸出靈敏度：≥1.5mV/V
非線性度：≤±0.5% FS
供橋電壓：3～12V
五、使用方法
標定：
1、將標定儀對零，裝上引伸計，撥下定位針。
2、調整測量放大器等二次儀表的零點。
3、轉動標定儀刻度盤，先對三次滿度并回零，然后按2、4、6、8、10等分點標到滿度(指滿量程)反復三次即可。
使用：
1、與測量放大器等二次儀表聯接。
2、將引伸計裝夾于試樣中間位置并撥下定位針。
3、調整二次儀表零點后即可開始試驗。
4、當所需數據已測到時，取下引伸計并插好定位針，切斷與二次儀表的連接。
