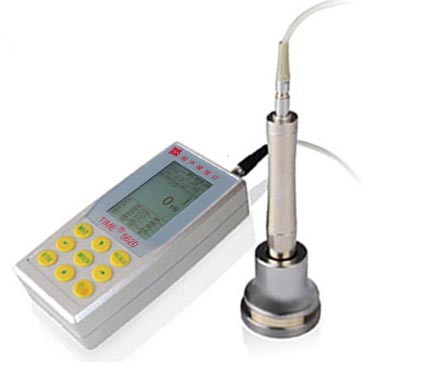

當前測試硬度可采用的方法有多種, 比較常見的有布氏、洛氏、維氏、里氏等試驗法。其中布氏、洛氏試驗力大、壓痕大，對被試樣表面損傷較大，維氏采用光學法進行測量，需非常專業的技術人員操作，并且不能對大型工件進行直接測試，而超聲波硬度計采用超聲波接觸阻抗法對試樣進行比較測量，具有精度高、速度快、易便攜、操作簡單，無損測量等優點。
功能特點
● 測量精度高——可達±3%HV，±3%HB,±1.5HR。(此測量精度在使用測試支架情況下測得)
● 測試壓痕小——需要用高倍顯微鏡才能觀察到；
● 測量速度快——可在2秒內輸出測試結果；
● 大屏幕顯示——直接顯示當前測量值，累計測量值，最大值，最小值，平均值及單位轉換值；
● 海量存儲——可在儀器內存儲2000組測量數據；
● 校正簡單——可在儀器內存儲20組校正數據,1組默認數據,用戶可設置19組。
應用范圍
● 法蘭盤邊緣和齒輪根部沖壓件、工模、薄板、表面硬化的齒和齒輪槽、錐度部分的硬度測量；
● 軸和薄壁管道、容器的硬度測量；
● 車輪、渦輪轉子的硬度測量；
● 鉆頭的刀口的硬度測量；
● 焊接部位的硬度測量；
● 測量一定孔徑深度深孔，弧度較大的凹痕凸痕，不規則平面；
● 能覆蓋工業生產的絕大部分黑色金屬、有色金屬及其合金的硬度測量等。
技術參數
● 測試范圍：HV 50～1599，HRC 20.3～76，HB 76～618，HRB 41~100，HRA 61-85.6，Mpa 255~2180N/mm2
● 測試方向：支持360°，只要使壓頭與被測面成90°±5°夾角，就可以進行測量操作；
● 硬度值制式：維氏（HV），洛氏C（HRC），布氏（HB）等；
● 電池規格: 4.2V，4800mAh鋰電池；
● 續航時間：10小時；
● 可外接便攜式打印機打印測量數據或者連接電腦超級終端導出測量數據；
● 可存儲2000組測量數據和20個校準數據組；
● 可對硬度值分布不均勻的被測工件測多點累計求平均值；
● 選配測試支架對成品小工件批量檢測速度快、操作簡便、測試精度高；
● 對被測工件表面無損傷 、穩定性好、測試精度高；
● 超聲波硬度計主機規格：162×81×31mm；
● 測頭規格：Φ22×153mm；
● 超聲波主機（含電池）與測頭（HP-2K）總重：755g。
HP-K測頭選型及參數
● 選探頭依據見下表（實際壓痕深度約為下表數據的10%. ）
| 超聲波硬度計不同測頭測量特定硬度值所對應的最小厚度(單位：μm)（10倍壓痕深度） |
| |
HP-1K |
HP-3K |
HP-5K |
HP-10K |
| 800HV |
69 |
100 |
150 |
220 |
| 500HV |
79 |
110 |
180 |
250 |
| 300HV |
112 |
160 |
250 |
350 |
● 探頭參數
|
測頭類型 |
1Kg手動測頭 HP-1K(選配) |
2Kg手動測頭 HP-2K(標配) |
5Kg手動測頭 HP-5K(選配) |
10Kg手動測頭 HP-10K(選配) |
|
真實試驗力 |
10N |
20N |
50N |
98N |
|
直徑 |
22mm |
22mm |
22mm |
22mm |
|
長度 |
154mm |
154mm |
154mm |
154mm |
|
諧振棒直徑 |
2.4mm |
2.4mm |
3mm |
3mm |
|
測量面最大粗糙度 |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
|
工件最小重量 |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
|
工件最小厚度 |
2mm |
2mm |
2mm |
2mm |
|
測頭應用場合 |
離子滲氮沖模、模殼、夾具、薄壁件、軸承、齒側及管道內壁 |
離子滲氮沖模、模殼、夾具、薄壁件、軸承、齒側及管道內壁 |
測量凹槽、齒側和齒根 |
小型鍛件、鑄造材料、焊縫檢查、熱影響區，對粗糙度要求較低 |
