功能特點：
峰值記憶功能；
缺陷當量計算；
多達10個獨立探傷通道；
具有回波包絡顯示功能；
探頭角度和K值兩種輸入方式
標準配置：
主機，鋰電池，3A/9V電源適配器，BNC探頭連接電纜，直探頭2.5P20，斜探頭5MHz8×9K2，耦合劑，USB連接線
可選附件：
串行通訊電纜（9針），PC端通訊軟件，試塊，探頭

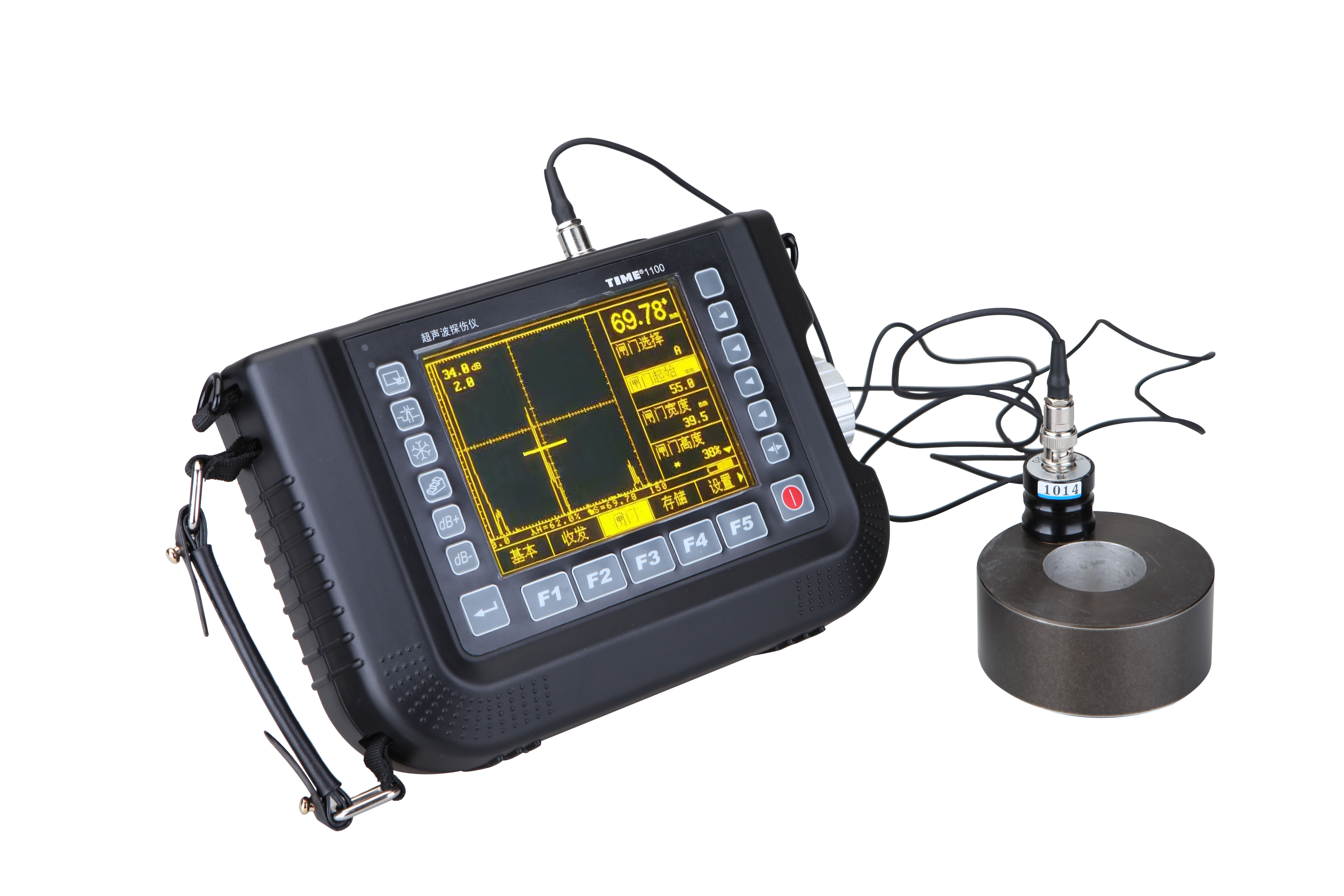

產品概述
這是一款全新設計的、具有多處創新點的全數字化超聲波探傷儀，檢測速度快、精度高、波形穩定。
產品用途
可用于微小缺陷的檢驗，檢出率高，超聲回波信號分析采用DSP處理技術，目標缺陷信號識別快，探傷波形顯示采樣平滑濾波技術，關鍵性能指標與國際同類產品相近或超出。
功能特點：
1、峰值記憶功能；
2、快速旋鈕調節、操作便捷；
3、A、B型顯示方式；
4、缺陷當量計算；
5、具有回波包絡顯示功能；
6、具有防水功能；
7、EL高亮圖形點陣顯示屏、無視角限制、不受溫度陽光影響；
8、多達10個獨立探傷通道；
9、能夠存儲500幅A掃描圖形；
10、具有獨立的雙閘門設置和報警功能；
11、鋰電池、無記憶性，連續工作時間可達8小時以上；
12、探頭角度和K值兩種輸入方式；
13、能夠跟PC機通訊，有功能強大的Windows數據處理軟件；
14、重復發射頻率可以達到1KHz；
15、超高的采樣頻率，射頻波形細節盡現；
16、具有波形凍結功能。 技術參數：
|
探測范圍
|
2.5～5000mm
|
|
材料聲速
|
1000～9999m/s
|
|
工作頻率
|
0.2～15MHz（低頻0.2～1，中頻0.5～4，高頻2～15）
|
|
增益調節
|
110dB（0.2、0.5、1、2、6、12步進）
|
|
動態范圍
|
≥ 34dB
|
|
垂直線性誤差
|
≤ 3%
|
|
水平線性誤差
|
≤ 0.2%
|
|
靈敏度余量
|
≥60dB（深200mmΦ2平底孔）
|
|
數字抑制
|
（0 ～ 80）%，不影響線性與增益
|
|
檢波方式
|
正半波，負半波，全波和射頻
|
|
脈沖移位
|
—20μs～3400μs
|
|
探頭延遲
|
0～99.99μs，分辨率0.0125μs
|
|
掃描分辨率
|
0.1mm（2.5～99.99mm），1mm（100～5000mm）
|
|
外形尺寸
|
243×173×85mm
|
|
重量
|
1．5Kg（含電池）
|
|
