一.功能及結構簡述
⊙濟南試金YAW-2000D微機控制電液伺服壓力試驗機主要用于多種材料的壓縮試驗，例如：水泥、混凝土、各種建筑用磚、橡膠墊、混凝土構件、金屬構件等的抗壓強度試驗。

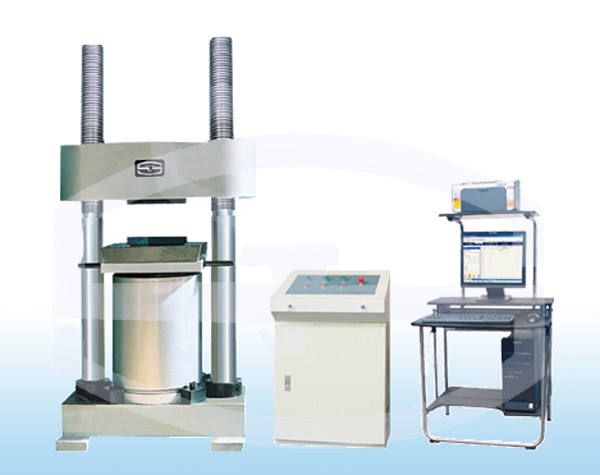

⊙濟南試金試驗機整機主要由主機、伺服油源、電控柜及計算機打印機等組成。采用液壓加荷、油壓傳感器測力、PC機—電液伺服控制系統自動控制試驗進程，微機屏幕顯示試驗數據及曲線，可進行數據處理、儲存及打印。
⊙濟南試金主機為雙絲杠框架結構，橫梁通過安裝在其上的絲母與絲杠聯結。絲杠下端通過卡環、螺母與底座牢固聯結。安裝在橫梁上的電機，通過鏈輪鏈條帶動絲母旋轉，改變電機旋轉方向后可使橫梁上下移動。上壓盤通過螺釘聯接在橫梁上；壓塊將油缸固定在底座中央，活塞與工作臺通過螺釘聯結在一起，下壓盤、及球面座通過定位銷固定在工作臺上。當控制油液進入油缸后，推動活塞連同固定工作臺及下壓盤上升，使試驗力逐漸作用在試樣上。
⊙濟南試金的液壓原理為負載適應型進油節流調速系統。油箱內的液壓油通過電機帶動高壓齒輪泵進入油路，流經單向閥、高精度高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、相對位移等的控制。
二、主要技術參數
|
序號 |
技術名稱 |
技術參數 |
|
1 |
最大試驗力（kN） |
2000 |
|
2 |
試驗力測量范圍 |
最大試驗力的4%-100% |
|
3 |
試驗力示值相對誤差 |
≤示值的±1% |
|
4 |
等速應力控制范圍（N/mm2·S-1） |
1-10 |
|
5 |
濟南試金應力速率誤差 |
≤±5% |
|
6 |
上下壓盤最大距離 |
500 |
|
7 |
上、下壓盤尺寸 |
250×250 |
|
8 |
活塞行程 |
0-200 |
|
9 |
活塞空載上升最大速度（mm/ min） |
約50 |
|
10 |
立柱凈間距 |
540 |
|
11 |
油泵電動機功率（kW） |
1.5 |
|
12 |
升降電動機功率（kW） |
0.75 |
|
13 |
試驗機主機外形尺寸（長x寬x高）（mm） |
1050×650×2100 |
|
14 |
電控柜柜外形尺寸（長x寬x高）（mm） |
600×480×960 |
|
15 |
濟南試金主機質量 |
約3500 |
產品具體參數及服務請咨詢：時代試金 翟勝13851491314
